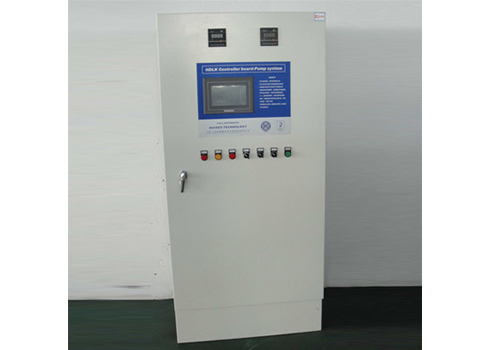

全自動變頻調速恒壓供水控制柜
作者：admin 來源:本站 發布時間：2022-03-08 10:31:10
概況：
JSK系列水泵控制柜是景絲公司充分吸收國內外水泵控制 的先進經驗，經多年的生產和應用，不斷完善優化，精心設計制作而成。該產品具有過載、短路、缺相保護以及泵體漏水、電機超溫及漏電等多種保護功能及齊全的狀態顯示。還具備單泵及多泵控制工作模式，多種主、備泵切換方式及各類起動方式?？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制系統。
景絲公司的控制設備根據不同的使用情況，可分為液位控制、壓力(恒壓)控制、時間控制、溫度控制、空調聯控、消防專用等類型。按產品使用的特點可分為：生活泵控制設備、變頻恒壓控制設備、消防泵專用控制設備、空調泵專用控制設備、潛水排污泵專用控制設備等。
啟動方式：
1、直接啟動：一般電機功率為15kW以下 的水泵采用直接起動。
2、自耦降壓?jiǎn)?dòng)：15kW以上的排污泵，一般采用自耦降壓?jiǎn)?dòng)。消防噴淋泵亦多選用此起動方式。
3、Y-△降壓?jiǎn)?dòng)：其余型號15kW以上的水泵，若無特殊要求，一般采用Y-△降壓方式起動。
4、軟啟動器啟動：若希望進一步降低起動時對電源及電機的沖擊，延長機械壽命，完全消除水錘現象和噪音，并達到節能的目的，則采用軟起動方式。
5、變頻啟動：適用于任何功率情況下的控制設備，變頻控制系統設在自動狀態下，水泵啟動方式為通過改變電源的頻率由小到大延時啟動，達到平穩啟動的目的。
工作條件:
1、周圍最高空氣溫度不超過40℃，最低溫度不低于-5℃。
2、安裝地點海拔高度不超過1000米。
3、周圍空氣中無爆炸危險的介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
4、工作電壓為380±10%。
5、震動：＜5.9m/s2(0.6G);
功能原理及用途:
多泵控制工作模式：
一用一備：控制Ⅰ、Ⅱ二臺水泵，可工作于“Ⅰ主Ⅱ備”或“Ⅱ主Ⅰ備”兩種方式。
二用一備：控制Ⅰ、Ⅱ、Ⅲ三臺水泵，可工作于“Ⅰ、Ⅱ主Ⅲ備”或“Ⅱ、Ⅲ主Ⅰ備”或“Ⅰ、Ⅲ主Ⅱ備”三種方式。
三用一備：控制Ⅰ、Ⅱ、Ⅲ、Ⅳ四臺水泵，可工作于“Ⅰ、Ⅱ、Ⅲ主Ⅳ備”或“Ⅱ、Ⅲ、Ⅳ主Ⅰ備”或“Ⅰ、Ⅲ、Ⅳ主Ⅱ備”
或“Ⅰ、Ⅱ、Ⅳ主Ⅲ備”四種方式。
以上幾種模式，均同時設有手動功能，在手動狀態下，各泵可單獨或同時工作。
多泵控制的主、備泵切換方式：
普通型：開機前用手動開關選擇主用泵和備用泵。主用泵故障后，備用泵自動投入。一般主備泵控制均可采用此方式。
As（定時自動切換/手動切換）：適用于主、備泵需要定時交換的場合，使長期連續工作時間均分于主、備泵。常規切換時間
為4/8小時選擇型。當不需要定時自動切換時，可用開關轉為手動切換方式來選擇主、備泵。本型具有備泵自投功能。
Ac（交替自動切換/手動切換）：適用于主、備泵需要輪流交替工作的場合，每啟動一次，主、備泵交換一次。在不需要交替
時，也可用開關轉為手動切換方式來選擇主、備泵。本型具有備泵自投功能。
控制類型
液位控制：該控制柜配高性能Key浮球開關，根據液位的高、低變化，自動控制給排水泵的開、停。
壓力控制：外接電接點壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵，本型大量應用于生活給水及消防增壓系統。
溫度控制：外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等需溫度控制的場合。；
時間控制：機箱面板設有時間設定按扭和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工
作方式的控制。
空調水泵控制：專為空調水泵設計的配套產品。水泵開啟由手動可控制中心聯動操作，水泵運行時輸出一個供制冷機組開機的控制接
點條件，實現必須先開泵后開空調機組的控制程序，確保安全運行。
消防專用型：本型按國家消防規范設計。消防、噴淋泵的啟動可由: 1、機箱面板手動； 2、各消火栓或壓力開關啟動； 3、消防中心
DC24V啟動。 并有輸至消防中心的泵停、泵開的信號接點作指示用。
潛水式排污泵專用型：根據潛水泵的特點本型除主回路短路、缺相、過載保護以外還具有泵體漏水保護和電機定子繞組過熱保護及漏
電保護功能。
變頻恒壓水泵控制柜
一、產品說明
變頻恒壓水泵控制柜采用交流變頻調速器根據不同的要求對水泵的電機的轉速進行調節，來改變水泵的運行工況（流量、揚程）達到用戶的要求，根據不同的控制要求，控制設備可以以壓力、液位、溫度等參數作為控制目標，對水泵進行無級調速。
1、高效節能：系統根據用戶設定的控制目標參數，自動調節水泵電機的轉速以及投入運行的水泵的數量，使設備運行在高效節能的狀態。
2、壓力穩定：系統恒壓值可自由設定，實現PID閉環控制，自動調節系統實際與設定壓力的偏差，使系統壓力保持恒定。
3、高可靠性：選用國際名牌變頻器、PLC可編程控制器以及國內著名品牌的低壓電器，合理簡潔的線路，先進可靠的控制程序，使得系統性能優良，抗干擾能力強，工作可靠。
4、軟啟動循環工作方式：由變頻器實現水泵的軟啟動、軟停止，使電網和管網免受沖擊，無水錘現象，大大降低設備運行的噪音，多臺泵多種循環運行，均衡各泵運行時間，避免其中某臺水泵因閑置而銹蝕，延長水泵及相關設備的使用壽命。
5、完善的故障管理：具備多種故障顯示以及備查記錄，可靠的欠壓、過流、過載、短路、缺相、水源缺水等保護功能，使用安全，維護方便。
6、手動、自動控制：設置手動、自動控制功能，可保證設備安全連續運行。
7、控制程序化：可按用戶需要實現多種控制方式。定時開關系統，消防聯動，小流量或零流量自動關及關機睡眠等。
三、產品用途
1、城市居民生活小區、高層建筑供水、賓館、飯店等較大型建筑生活供水及消防用水；
2、各類工業用水、供熱和空調系統的冷熱水循環（要求）恒壓供水的生產用水；
3、油田輸油管路、油庫、油港等恒壓輸油系統；
4、老式供水系統改造更新；
5、工業鍋爐穩壓補水系統，熱水供應系統；
6、各類自來水廠、污水處理廠、機場、農業排灌、噴灌及音樂噴泉等。
1、周圍最高空氣溫度不超過40℃，最低溫度不低于-5℃。
2、安裝地點海拔高度不超過1000米。
3、周圍空氣中無爆炸危險的介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
4、工作電壓為380±10%。
5、震動：＜5.9m/s2(0.6G);
變頻控制系統性能描述
|
主要功能
|
內 容
|
|
變頻器控制方式
|
在菜單內選擇變頻器控制移動方式或固定方式
|
|
LCD液晶顯示屏
|
利用寬屏LCD畫面顯示各種信息
|
|
中、英、韓文
|
操作簡單
|
|
操作界面選擇
|
中、英、韓文菜單選擇
|
|
新PID控制
|
最新的高性能控制系統
|
|
次序運行
|
水泵按順序運行及停止
|
|
防止水泵空轉
|
進水管缺水時水泵停止運轉并發出警報
|
|
越過故障泵運行
|
水泵發生故障時，系統能自動啟動下一臺泵正常運行
|
|
自動巡檢功能
|
系統能控制水泵定期自動試運行，防止水泵長時間停止運行面造成損壞
|
|
防止電機過負載
|
防止啟動電機電流超過設定值
|
|
防止異常高壓
|
利用壓力傳感器防止壓力異常升高
|
|
定時運行
|
按要求設備時間運行，節約能源
|
|
自動診斷運行
|
具有實時監控功能（能診斷出各種故障）
|
|
高壓警報
|
超過設定的壓力時，系統會在設定時間內自動停止并發出警報
|
|
低壓警報
|
如所有水泵都達到工頻運行時還達不到設定壓力值時發出警報
|
